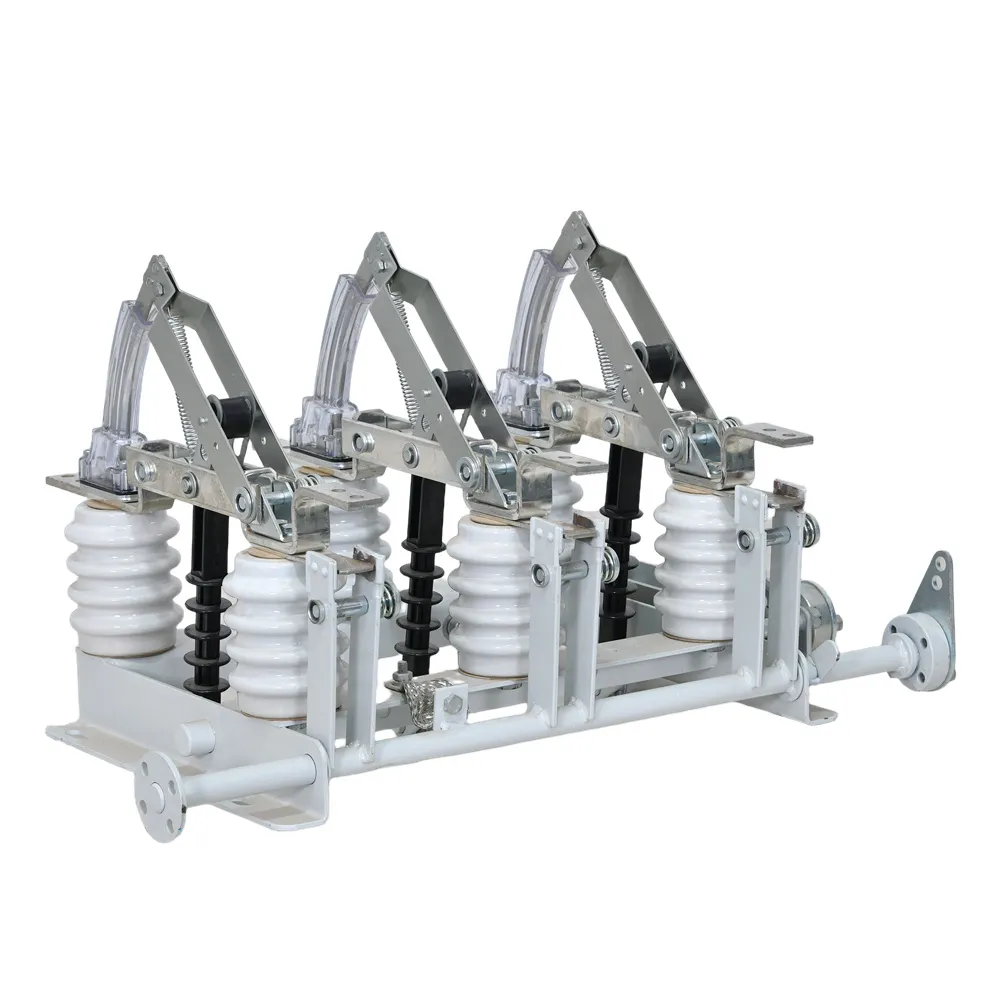

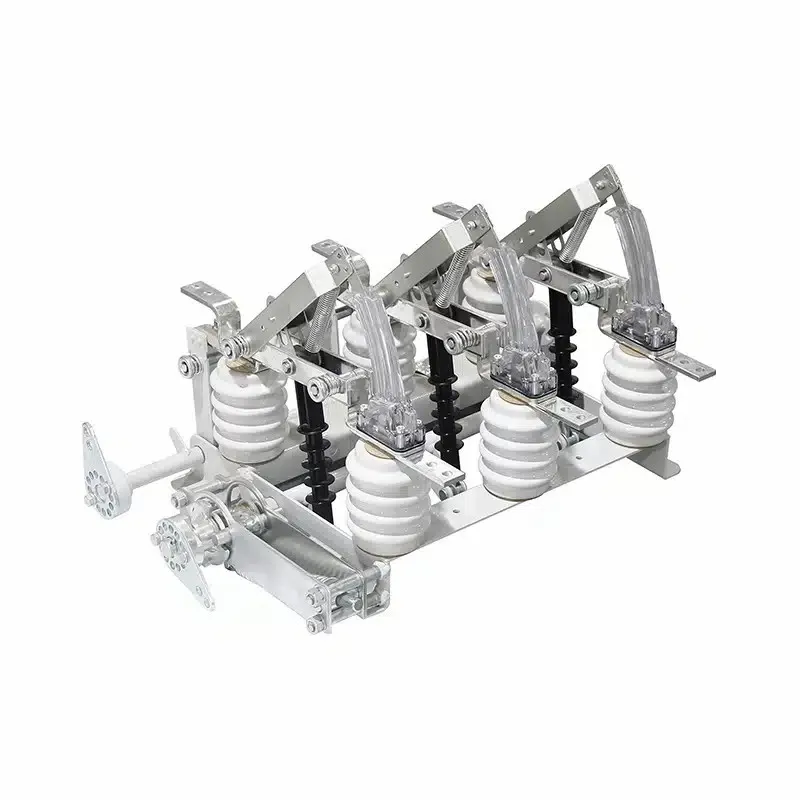

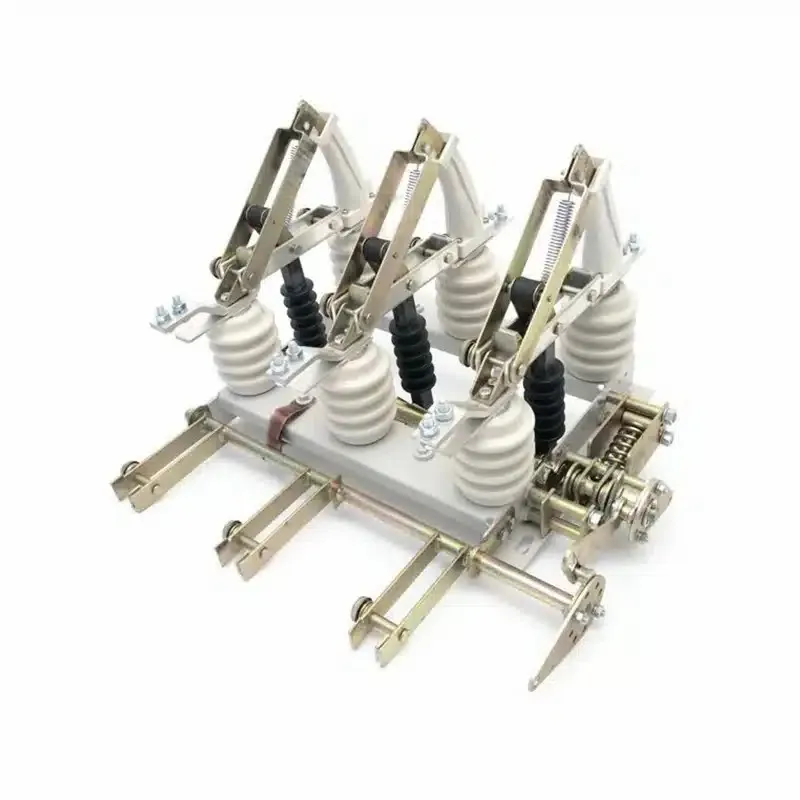

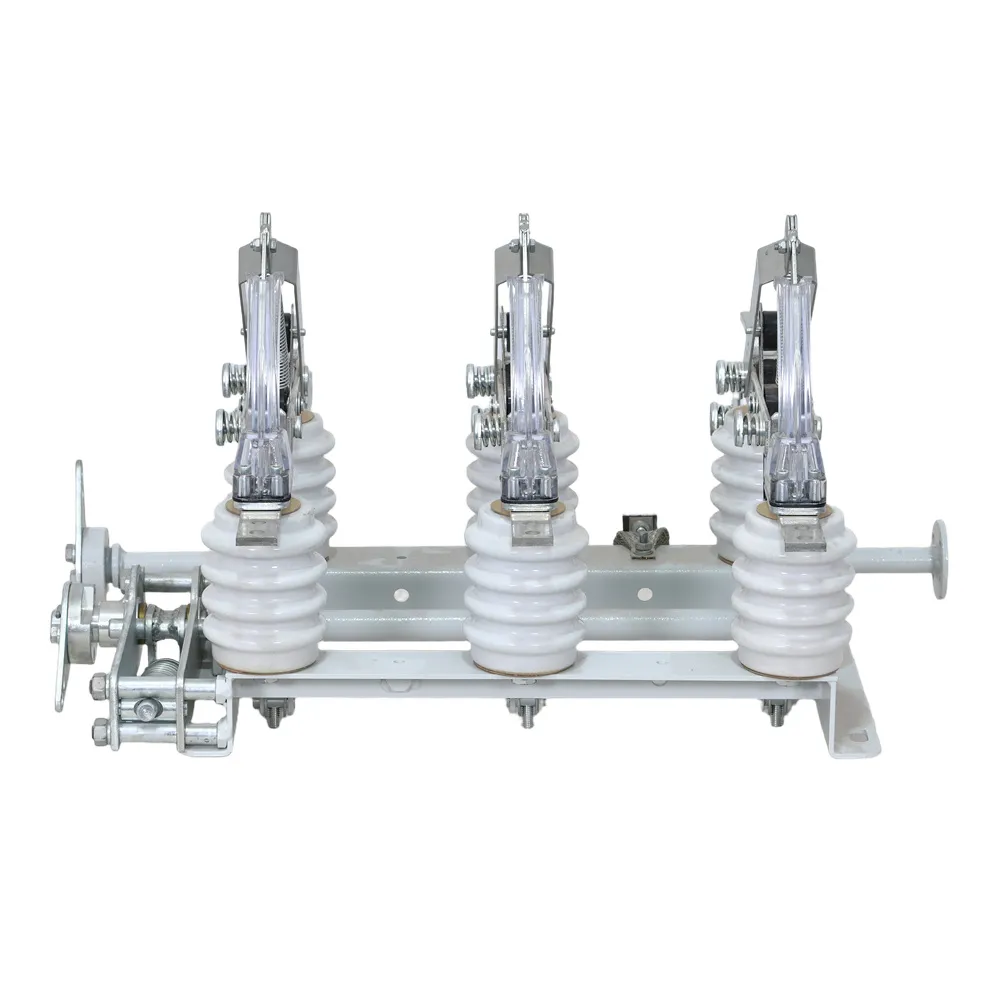

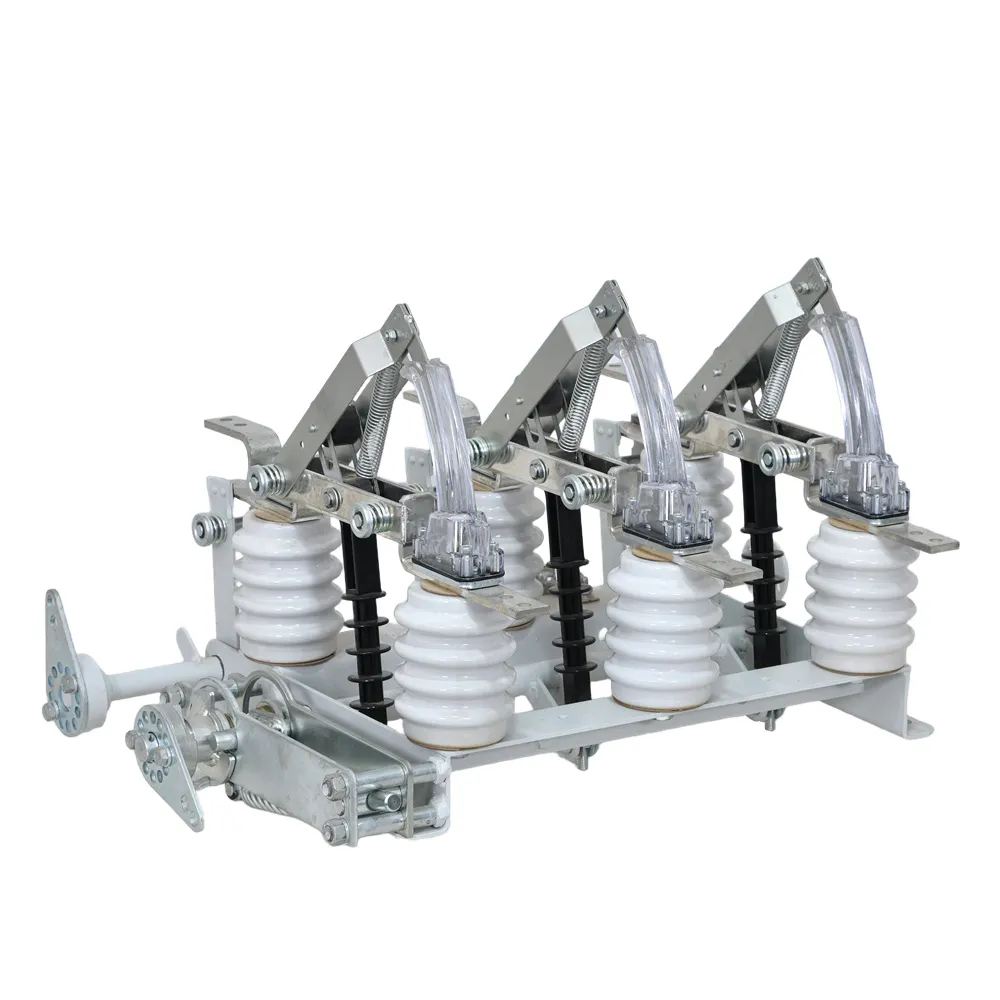

Вимикач навантаження для внутрішніх приміщень VNA-BHA 10 кВ із можливістю заземлення призначений для систем змінного струму середньої напруги, забезпечує безпечне відключення навантаження, модульну інтеграцію та захист від заземлення. Ідеально підходить для промислових, комерційних і комунальних застосувань, цей внутрішній розподільний пристрій забезпечує надійність роботи, ізоляцію несправностей і безпеку персоналу всередині приміщень 10 кВ.

вступ

Вимикач навантаження для внутрішніх приміщень VNA-BHA 10 кВ із можливістю заземлення є критично важливим компонентом систем розподілу електроенергії змінного струму середньої напруги. Він спеціально розроблений для безпечного відключення струмів, захисту компонентів розподільчого пристрою та забезпечення можливостей заземлення під час технічного обслуговування. Працюючи при напрузі 10 кВ, цей вимикач забезпечує надійність, безпеку та ефективність на промислових підприємствах, комерційних об’єктах та інженерних мережах.

Вимикачі навантаження необхідні для безпечного керування ланцюгами середньої напруги. Вони дозволяють операторам розмикати та замикати ланцюги під навантаженням, ізолювати несправні ділянки та захищати обладнання від короткого замикання та перевантаження. VNA-BHA поєднує ці можливості з інтегрованою опцією заземлення, забезпечуючи максимальну безпеку для персоналу та обладнання.

Ключові характеристики вимикача навантаження VNA-BHA 10 кВ

1. Номінальна напруга: 10 кВ змінного струму, підходить для внутрішніх систем середньої напруги.

2. Опція заземлення: забезпечує безпечне заземлення під час технічного обслуговування або перевірки.

3. Застосування всередині приміщень: компактний дизайн, оптимізований для внутрішніх розподільних пристроїв.

4. Модульна структура: забезпечує легку установку, модернізацію та майбутні оновлення.

5. Механічна надійність: висока витривалість для повторних операцій перемикання.

6. Блокування безпеки: запобігає роботі, коли ланцюги знаходяться під напругою.

7. Здатність відключати навантаження: безпечно розмикає та замикає ланцюги в умовах навантаження.

8. Ізоляція несправності: забезпечує швидке відключення в разі короткого замикання або перевантаження.

9. Відповідність стандартам: відповідає нормам IEC і GB для розподільних пристроїв середньої напруги.

10. Компактний дизайн: економія місця в модульних внутрішніх розподільних шафах.

Технічні характеристики

• Модель: VNA-BHA

• Номінальна напруга: 10 кВ змінного струму

• Номінальний струм: 630A – 1250A

• Струм короткочасної витримки: 20 кА

• Піковий витримуваний струм: 40 кА

• Номінальний струм короткого замикання: 31,5 кА

• Частота: 50-60 Гц

• Рівень ізоляції:

• Витримувана напруга промислової частоти: 28 кВ

• Витривала напруга грозового імпульсу: 75 кВ

• Механічна витривалість: ≥2000 операцій

• Температура навколишнього середовища: від -5°C до +40°C

• Монтаж: Внутрішній модульний розподільчий пристрій

Функції та програми

1. Переривання навантаження

Вимикач VNA-BHA безпечно перериває струми змінного струму середньої напруги під навантаженням, запобігаючи пошкодженню трансформаторів, збірних шин та інших компонентів розподільного пристрою. Його міцна конструкція забезпечує надійну роботу та мінімальний час простою.

2. Захист від заземлення

Інтегрована опція заземлення дозволяє операторам безпечно заземлювати ланцюг під час технічного обслуговування або перевірки. Це зменшує ризик випадкового включення під напругу та захищає персонал від небезпеки ураження електричним струмом.

3. Ізоляція несправності

Він ізолює несправні ділянки електричної мережі при коротких замиканнях або перевантаженнях. Швидке відключення запобігає подальшому пошкодженню, підвищує стабільність системи та забезпечує безперервність обслуговування в інших секціях.

4. Модульна інтеграція в приміщення

Компактна модульна конструкція дозволяє легко інтегрувати VNA-BHA у внутрішні розподільні шафи. Він підтримує майбутнє розширення системи та спрощує технічне обслуговування, не порушуючи розподіл електроенергії.

5. Промислові, комерційні та комунальні програми

• Розподіл електроенергії середньої напруги на фабриках і нафтопереробних заводах

• Внутрішнє розподільче обладнання для комерційних комплексів і ЦОД

• Підстанції та розподільні мережі

• Установки відновлюваної енергії, такі як сонячні та вітрові електростанції

• Транспортна та залізнична інфраструктура, що вимагає вимикання навантаження середньої напруги

Переваги дизайну

• Компактність і модульність: економить простір у розподільчому пристрої, забезпечуючи легкий монтаж.

• Підвищена безпека: блокування та заземлення зменшують експлуатаційні ризики.

• Надійна ізоляція: витримує напругу для стабільної роботи.

• Міцні механічні компоненти: розроблені для тисяч операцій перемикання.

• Легкість в обслуговуванні: спрощує перевірку, тестування та заміну.

Інструкції зі встановлення

1. Оцінка місця: переконайтеся, що умови в приміщенні відповідають вимогам щодо температури, вологості та пилу.

2. Механічна збірка: Закріпіть перемикач у модульній рамі розподільного пристрою.

3. Налаштування блокування: перевірте, чи правильно функціонують механічні та електричні блокування.

4. Тестування перед подачею напруги: перевірте цілісність, опір ізоляції та робочу механіку.

5. Введення в експлуатацію: дотримуйтесь стандартів IEC або місцевих стандартів для безпечного живлення системи.

Рекомендації щодо технічного обслуговування

• Періодично перевіряйте механічні та електричні компоненти.

• Змастіть рухомі частини та затягніть з’єднання, щоб запобігти корозії.

• Регулярно перевіряйте опір ізоляції та працездатність заземлення.

• Перевірте роботу блокування, щоб запобігти небезпечному перемиканню.

• Плануйте профілактичне технічне обслуговування, щоб скоротити час простою та продовжити термін служби.

Переваги використання вимикача навантаження VNA-BHA 10 кВ

1. Експлуатаційна безпека: захищає персонал під час технічного обслуговування та перевірки.

2. Захист обладнання: запобігає пошкодженню під час короткого замикання та перевантаження.

3. Надійна робота: стабільна робота в умовах змінного струму середньої напруги.

4. Економія простору: компактна модульна конструкція підходить для розміщення розподільних пристроїв усередині приміщень.

5. Відповідність стандартам: нормативи IEC і GB гарантують якість і безпеку.

6. Довгострокова економія: зменшення витрат на технічне обслуговування та незапланованих простоїв.

7. Гнучка інтеграція: сумісність з новими та існуючими системами внутрішнього розподільного обладнання.

Відповідність і стандарти

• IEC 62271-102 – Роз’єднувачі змінного струму та заземлювачі

• IEC 62271-200 – Розподільні пристрої середньої напруги в металевому корпусі

• GB/T 3906-2006 – Високовольтні розподільчі пристрої та пристрої керування

• ISO 9001 – Сертифікація управління якістю

Інтеграція з внутрішніми розподільними пристроями

• Забезпечує безпечне технічне обслуговування з опцією заземлення

• Підтримує трифазне заземлення для збалансованого захисту

• Захищає від коротких замикань і перевантажень

• Сумісний з пристроями моніторингу та контролю для діагностики

• Спрощує обслуговування, перевірку та заміну без відключення системи

Майбутні програми

Вимикач навантаження для внутрішнього використання VNA-BHA 10 кВ ідеально підходить для інтелектуальних мереж і систем відновлюваної енергії:

• Інтелектуальний моніторинг: діагностика в реальному часі та прогнозне обслуговування

• Інтеграція SCADA: Дистанційне керування ланцюгами середньої напруги

• Підтримка Smart Grid: ефективне керування навантаженням і усунення несправностей

• Екологічно чиста робота: низькі втрати енергії та мінімальний вплив на навколишнє середовище

Вимикач навантаження внутрішнього призначення VNA-BHA 10 кВ із можливістю заземлення є надійним, безпечним і модульним рішенням для систем змінного струму середньої напруги. Його можливість заземлення, механічна міцність і відповідність стандартам IEC і GB роблять його придатним для промислових, комерційних і комунальних застосувань.

Інтегруючи VNA-BHA, оператори забезпечують безпеку персоналу, захист обладнання та ефективну роботу внутрішнього розподільного пристрою. Його модульна конструкція забезпечує легку установку, майбутні оновлення та довгострокову експлуатаційну надійність, забезпечуючи надійне рішення для сучасного розподілу електроенергії середньої напруги.
